Kādas specifikācijas ir svarīgas, izvēloties Lan transformatoru?

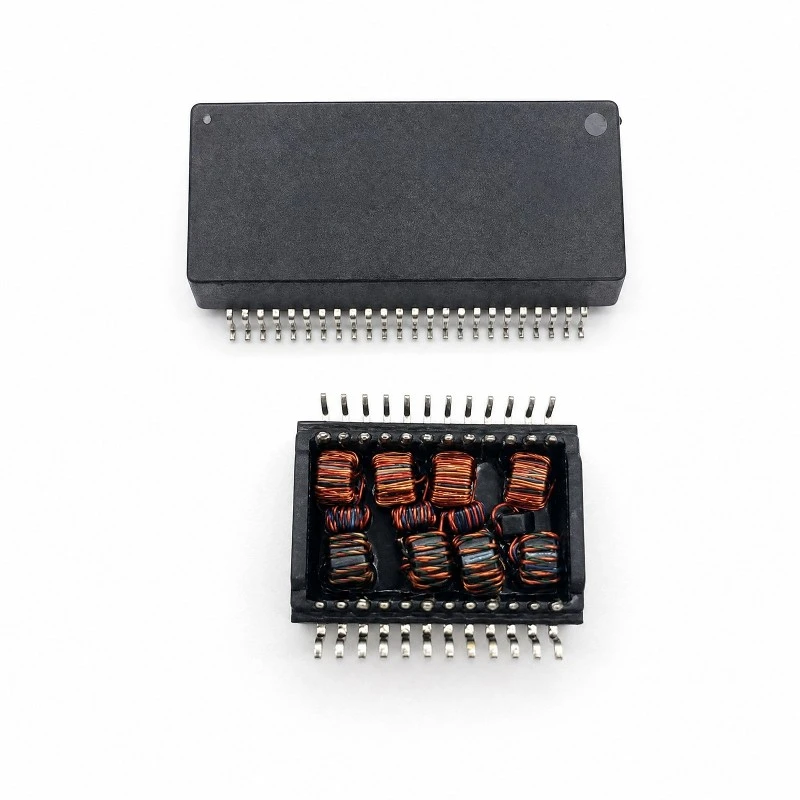

Izvēloties pareizoLAN transformatorsir būtiska uzticamai Ethernet komunikācijai. Neatkarīgi no tā, vai projektējat tīkla slēdzi, maršrutētāju, rūpniecisko Ethernet ierīci, IP kameru vai PoE sistēmu, transformatoram ir jāatbilst Ethernet PHY prasībām un vispārējai lietojumprogrammai.

Tātad, kādas specifikācijas jāņem vērā, izvēloties LAN transformatoru?



1. Ethernet ātrums un standarta

Sāciet, identificējot jūsu lietojumprogrammai nepieciešamo Ethernet standartu, piemēram:

• 10/100BASE-T
• 1000BASE-T (gigabitu Ethernet)
• 2,5 GBASE-T
• 5 GBASE-T
• 10 GBASE-T

LAN transformatoru, kas paredzēts 10/100BASE-T, nevajadzētu automātiski izmantot Gigabit vai lielāka{3}}ātruma Ethernet tīklam. Vienmēr apstipriniet saderību ar savu PHY datu lapu.

2. Pagriezienu attiecība

Pagriezienu attiecība ietekmē signāla pārraidi un pretestības atbilstību starp PHY un Ethernet kabeli.

Pareizā attiecība ir atkarīga no Ethernet PHY un tā atsauces dizaina. Nepiemērotas pagriezienu attiecības izmantošana var izraisīt signāla zudumu, pretestības neatbilstību vai sakaru problēmas.



3. Atvērtās-ķēdes induktivitāte (OCL)

Atvērtās-ķēdes induktivitāte jeb OCL ir svarīga Ethernet magnētikas specifikācija. Tas ietekmē zemas-frekvences signāla veiktspēju, un tam ir jāatbilst piemērojamā Ethernet standarta prasībām.

Salīdzinot LAN transformatorus, pārbaudietminimālā OCL vērtība un testa apstākļi, nevis aplūkot tikai tipisko vērtību.



4. Ievietošanas zudums un atgriešanas zudums

Ievietošanas zudumsnorāda, cik daudz signāla tiek zaudēts, kad tas iet caur transformatoru. Mazāks zudums parasti nodrošina labāku signāla pārraidi.

Atdeves zaudējumsmēra signāla atstarojumu, ko izraisa pretestības neatbilstība. Laba atdeves-zaudējumu veiktspēja ir īpaši svarīga Gigabit un lielāka{2}}ātruma Ethernet lietojumprogrammām.

Abi parametri jānovērtē attiecīgajā frekvenču diapazonā.



5. Izolācijas spriegums

Elektriskā izolācija ir viena no galvenajām Ethernet transformatora funkcijām.

Pārbaudiet transformatoru:

• Izolācijas spriegums
• Dielektriskā izturība
• Izolācijas pretestība

Nepieciešamais izolācijas līmenis ir atkarīgs no pielietojuma un piemērojamām drošības prasībām.



6. DCR un PoE saderība

Līdzstrāvas pretestība (DCR)apzīmē transformatora tinumu pretestību. Zemāks DCR var palīdzēt samazināt jaudas zudumus un siltumu.

PoE lietojumprogrammām pārbaudiet arī:

• Līdzstrāvas iespēja
• Siltuma veiktspēja
• Izolācijas prasības
• Saderība ar nepieciešamo PoE standartu

Nevajadzētu automātiski pieņemt, ka standarta LAN transformators atbalsta PoE.



7. Vispārējā-režīmu aizrīšanās veiktspēja

Daži LAN transformatori integrē aparastā-režīma drosele (CMC)lai palīdzētu samazināt parasto{0}}režīmu trokšņus un uzlabot EMI/EMC veiktspēju.

Ja jūsu lietojumprogrammai ir stingras EMC prasības, pārbaudiet CMC raksturlielumus un transformatora kopējo -režīmu vājināšanos.



8. Package, Footprint un Pinout

Elektriskā saderība ir tikai daļa no atlases procesa. Transformatoram jāatbilst arī jūsu PCB dizainam.

Pārbaudiet:

• Iepakojuma izmēri
• PCB nospiedums
• Piespraudes konfigurācija
• Komponentu augstums
• SMD vai caur{0}}caurumu konstrukciju

Pirms PCB izkārtojuma vienmēr salīdziniet transformatora spraudni ar PHY atsauces dizainu.



9. Darba temperatūra

Rūpnieciskiem un āra lietojumiem darba temperatūra ir īpaši svarīga.

Pārliecinieties, kaLAN transformatorsvar uzturēt nepieciešamo elektrisko veiktspēju paredzētajā temperatūras diapazonā.

LAN transformatora izvēles kontrolsaraksts

Specifikācija	Galvenais apsvērums
Ethernet standarts	10/100, 1000 BASE-T, 2,5 G, 5 G utt.
Pagriezienu attiecība	Atbilst PHY
OCL	Pārbaudiet minimālo vērtību un testa nosacījumus
Ievietošanas zudums	Samaziniet signāla vājināšanos
Atdeves zaudējums	Nodrošiniet labu pretestības saskaņošanu
Izolācija	Atbilst sistēmas drošības prasībām
DCR	Apsveriet enerģijas zudumus un siltumu
CMC	Novērtējiet EMI/EMC prasības
PoE	Pārbaudiet strāvas un PoE saderību
Iepakojums	Saskaņojiet PCB vietu un nospiedumu
Pinout	Saskaņojiet PHY atsauces dizainu
Temperatūra	Atbilst pieteikuma prasībām

Pēdējās domas

Lai izvēlētos LAN transformatoru, ir nepieciešams vairāk nekā tikai Ethernet ātruma saskaņošana. Inženieriem vajadzētu apsvērtpagriezienu attiecība, OCL, ievietošanas zudums, atgriešanās zudums, izolācijas spriegums, DCR, CMC veiktspēja, PoE savietojamība, temperatūras novērtējums, iepakojums un kontaktdakša.



Labākā pieeja ir novērtēt LAN transformatoru kopā ar Ethernet PHY un visu interfeisa dizainu. OEM un liela apjoma{1}}projektiem izvēlieties pieredzējušuLAN transformatoru ražotājs vai Ethernet magnētu piegādātājsvar arī palīdzēt nodrošināt veiktspēju, kvalitāti, pielāgošanu un ilgtermiņa piegādes stabilitāti-.

Vai nepieciešama palīdzība, izvēloties pareizo LAN transformatoru? Sazinieties ar mūsu tehnisko komandu, lai apspriestu savu Ethernet lietojumprogrammu un prasības.
